"Bridging" von zwei EtherCAT-SubDevice-Segmenten
- Einbindung von zwei EtherCAT-SubDevice-Geräten
- Prozessdatenaustausch zwischen zwei EtherCAT-Netzwerken
- Zeitsynchronisation (DC) zwischen den EtherCAT-MainDevices
- Unterstützung von DC mit Redundanz
EtherCAT-Implementierung
- Ethernet-Physik gemäß IEEE 802.3
- Konfiguration über CoE
- Firmware-Update über FoE
- EoE Support (Switch-Port)
EtherCAT Prozessabbild vielfältig konfigurierbar
- Konfiguration über typische Netzwerk-Konfigurations-Tools (z.B. esd Workbench, TwinCAT®)
- Bis zu 1024 Bytes in jeder Richtung
- Layout über Variablen wählbar, z.B. 'UDINT'
esd electronics ist Mitglied der EtherCAT Technology Group (ETG).
EtherCAT SubDevice Bridge
Die ECX-EC EtherCAT® SubDevice Bridge dient der Kopplung von zwei EtherCAT-Segmenten. Die Bridge implementiert dazu zwei vollständige EtherCAT-SubDevice-Interfaces über die es in die beiden Segmente eingebunden wird.
Das ECX-EC ermöglicht den Prozessdatenaustausch zwischen zwei EtherCAT-Segmenten.
Zeitsynchronisation
Für die Zeitsynchronisation (DC) zwischen den EtherCAT-MainDevices liefert es die exakte Zeitdifferenz zwischen beiden SubDevice Timestamps als CoE Objekt, was es einem MainDevice ermöglicht, die Zeit an den anderen MainDevice anzupassen.
Für die Zeitsynchronisation im Redundanz-Fall wird die ECX-EC Bridge gleichzeitig als erstes und letztes SubDevice verwendet, was es dem MainDevice ebenfalls ermöglicht die SubDevices in beiden Segmenten synchron zu halten.
Ethernet over EtherCAT (EoE) „Switch Port“
Des Weiteren verfügt das ECX-EC über eine Ethernet-Schnittstelle, die als Ethernet over EtherCAT (EoE) „Switch Port“ verwendet werden kann.

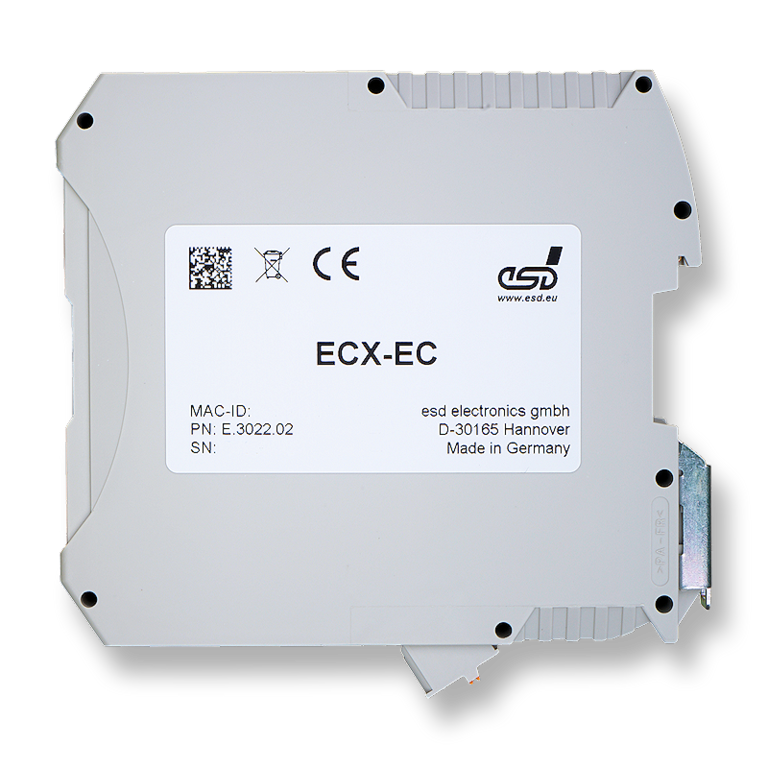

Tragschienenmontage
Das Modul ist ein kompaktes Hutschienenmodul für die DIN-EN-Tragschienenmontage (TS 35).
Die 24 V-Spannungsversorgung kann über einen Stecker mit Federkraftanschluss oder optional über den InRailBus-Stecker (TBUS-Stecker), integriert in die Tragschiene, erfolgen.
Einfache Konfiguration
Die Konfiguration erfolgt über typische EtherCAT-Konfigurations-Tools. (z.B. esd EtherCAT Workbench, TwinCAT®, etc.)
Sie haben besondere Anforderungen an das Produkt?
Wir ermöglichen Ihnen gerne kundenspezifische Optionen und Anpassungen unserer Produkte bei Abnahme einer geeigneten Menge. Bitte kontaktieren Sie unser Sales-Team für weiterführende Informationen.
Software Downloads
-
EtherCAT ESI-Files XML EtherCAT-Slave-Informationsdateien für Produkte der esd EtherCAT-Familie 48 KB
Mit Hilfe des Button "Auf die Merkliste" können Sie Artikel auf Ihrer Merkliste speichern.
Ihre gespeicherte Merkliste können Sie anschließend über ein Formular als Angebot anfordern.
Hardware

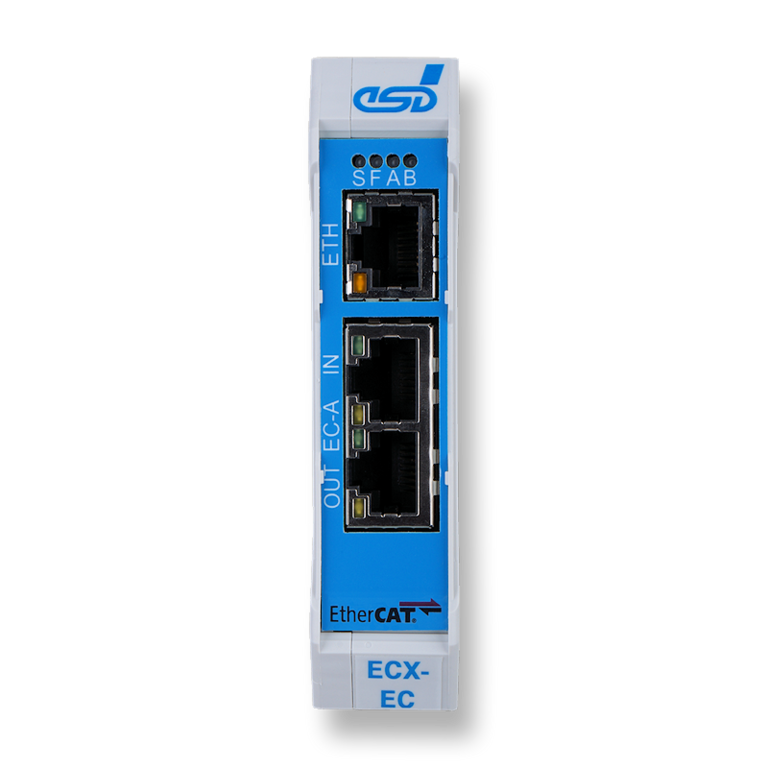

Modul zur Kommunikation zwischen 2 unabhängigen EtherCAT-Netzwerken mit Slave In- und Out-Port pro Netzwerk, sowie einer Ethernet-Schnittstelle für Ethernet over EtherCAT (EoE). Das Gehäuse kann auf einer DIN-Hutschiene montiert werden. Handbuch, ESI-Datei und EtherCAT Workbench (Testversion) sind im Lieferumfang enthalten.
- Galvanisch getrennt
- EtherCAT SubDevice
- Ethernet
- EtherCAT
- Ethernet
Hardware-Zubehör
In-Rail-Bus Verbinder
zum Anschluss der Versorgungsspannung (24V) und CAN an den CBX-In-Rail-Bus. Socket-Typ
zum Anschluss der Versorgungsspannung (24V) und CAN an den CBX-In-Rail-Bus. Plug-Typ
